產品介紹
HJ-KS153J三菱伺服電機配套MR-JE-200AS海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

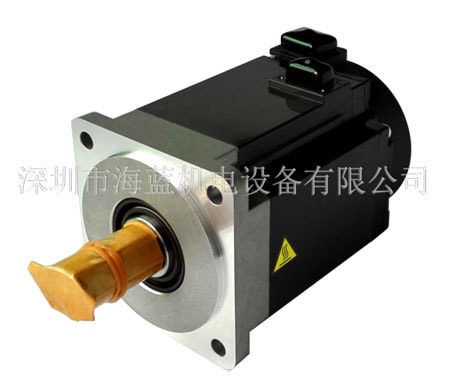

HJ-KS153J低慣性伺服電機，額定轉速 [r/min]:3000；額定輸出1.5KW
三菱伺服電機HJ-KS/FS**(B)(J)型組成：
三菱伺服電機HJ-KS153J規格參數：
三菱伺服電機HJ-KS153J價格：面價
注) 1. 負載慣量相對于伺服電機慣量的比率。負載慣量比大于記載值時，請咨詢營業窗口。
HJ-KS
10
3
_
B
J
①
②
③
④
⑤
⑥
①
記號
伺服電機系列
④
記號
特殊容量規格
HJ-KS
低慣性
無
標準
HJ-FS
高慣性
A
特殊容量規格
②
記號
額定輸出 [kW]
⑤
記號
電磁制動器
1
0.1
無
無
2
0.2
B
附帶 (注1)
4
0.4
7
0.75
⑥
記號
油封
10
1
無
無
15
1.5
J
附帶
20
2
③
記號
額定轉速 [r/min]
2
2000 (注2)
3
3000
HJ-KS153J
對應伺服放大器型號
MR-JE-200AS
電源設備容量 *1 [kVA]
2.5
連續特性
定格出力 [kW]
1.5
額定轉矩 (注3) [N?m]
4.8
最大轉矩 [N?m]
14.3
額定轉速 [r/min]
3000
最大轉速 [r/min]
5000
許用瞬時轉速 [r/min]
5750
連續額定轉矩時的功率因數
標準 [kW/s]
82.6
帶有電磁制動器 [kW/s]
71.0
額定電流 [A]
8.3
最大電流 [A]
30
再生制動器頻率 *2, *3 [回/分]
360
慣量矩J
標準[× 10 -4 kg?m2 ]
2.76
帶有電磁制動器
[× 10 -4 kg?m2 ]
3.21
推薦負載慣量比 (注1)
15倍以下
速度?位置檢出器
(增量型17位編碼器(磁力) (注4)伺服電機每轉的分辨率:131072pulses/rev)
油封
可支持帶油封伺服電機HJ-KS_J
耐熱等級
130 (B)
結構
全閉自冷 (防護等級:IP65) (注2)
環境條件 *4
環境溫度
運行:0°C～40°C (無凍結)、保存:-15°C～70°C (無凍結)
環境濕度
運行:80%RH及以下 (無結露)、保存:90%RH及以下 (無結露)
環境
室內 (無陽光直射)、無腐蝕性氣體?引火性氣體?油煙?粉塵
標高
海拔1000m及以下
耐振動 *5
X: 24.5 m/s2 Y: 24.5 m/s2
振動等級
V10 *7
國外參照規格
請參閱本產品目錄p.14的“支持海外規格?法令法規”部分
軸的許用負載 *6
L [mm]
45
徑向[N]
686
軸向[N]
196
重量
標準[kg]
4.3
帶有電磁制動器[kg]
5.3
2. 軸貫通部位除外。軸貫通部位詳情請參閱本產品目錄p.2-9的“關于伺服電機規格注釋”的*8。
3. 在像升降軸那樣會發生不平衡轉矩的設備中，請將不平衡轉矩設定在額定轉矩的70%及以下。
4. 請勿在伺服電機附近放置磁鐵等會產生磁力的物體。無法避免時，請采取設置屏蔽板等措施對磁力進行屏蔽，使伺服電機本體受到的磁力在100高斯及以下。
5. 當滿足下述條件時，再生頻率沒有任何限制。
? 從額定轉速減速停止時： 實際轉矩在額定轉矩范圍內
? 從最大轉速減速停止時： 15倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
6. 當滿足下述條件時，再生頻率沒有任何限制。
? 從額定轉速減速停止時： 7倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
? 從最大轉速減速停止時： 2倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
*1～*7請參閱本產品目錄p.2-9的“關于伺服電機規格注釋”部分。
